Fachbegriffe um Gitterroste

Der Tragstab

überbrückt die Fläche von Auflager zu Auflager und nimmt sämtliche Lasten auf.

Die Tragstabrichtung

sollte immer als erstgenanntes Maß angegeben werden.

Der Füllstab

dient nur zur reinen Verbindung der Fläche und trägt keinerlei Lasten. Daher ist es sehr wichtig beim Verlegen von quadratischen Rosten auf die Tragstabrichtung zu achten.

Maschenweite

· Maschenweite = Öffnung zwischen den Stäben
· Maschenteilung = von Stabmitte bis Stabmitte

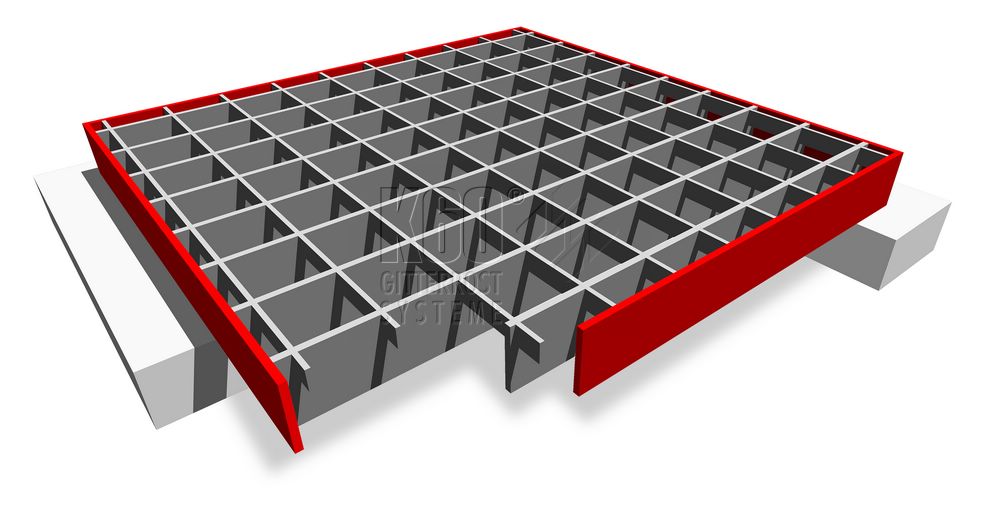

Randeinfassung Flach

· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite

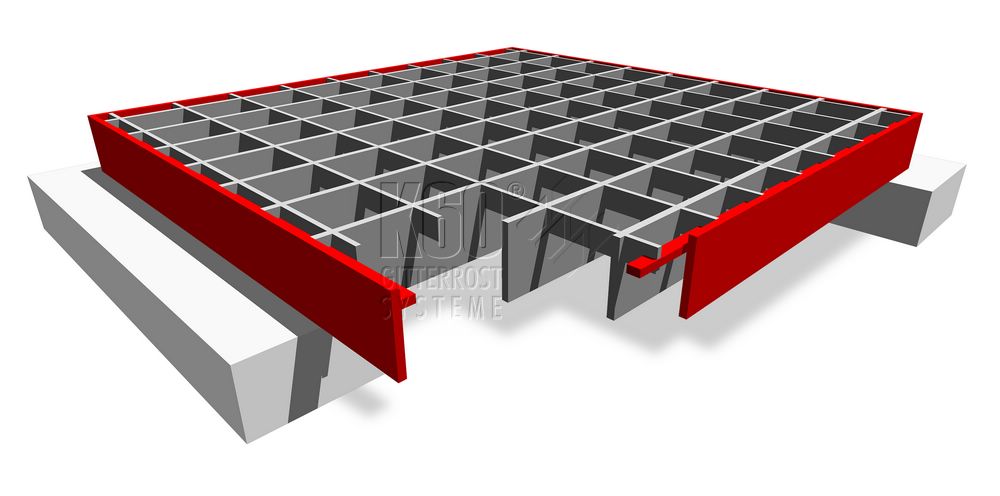

Randeinfassung T-Profil

· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite
· T-Profilausbildung im oberen Bereich n. innen

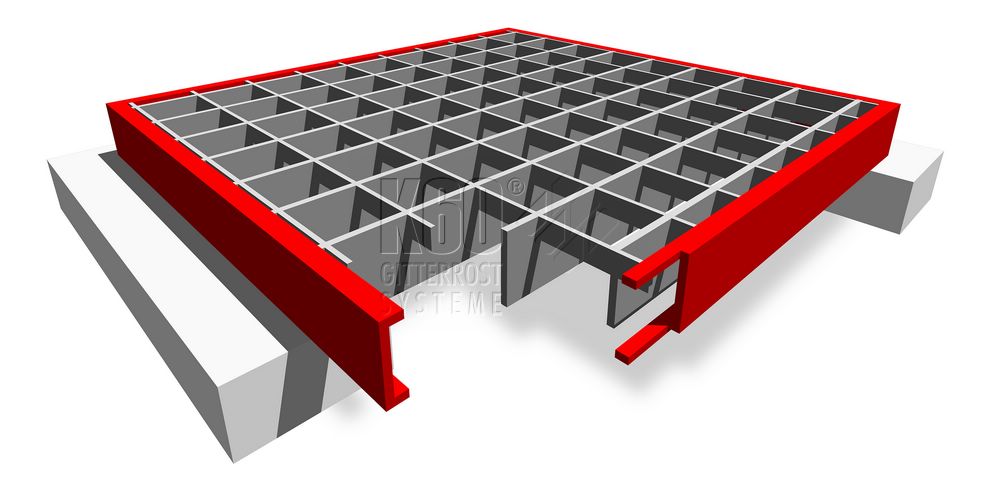

Randeinfassung U-Profil

· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite

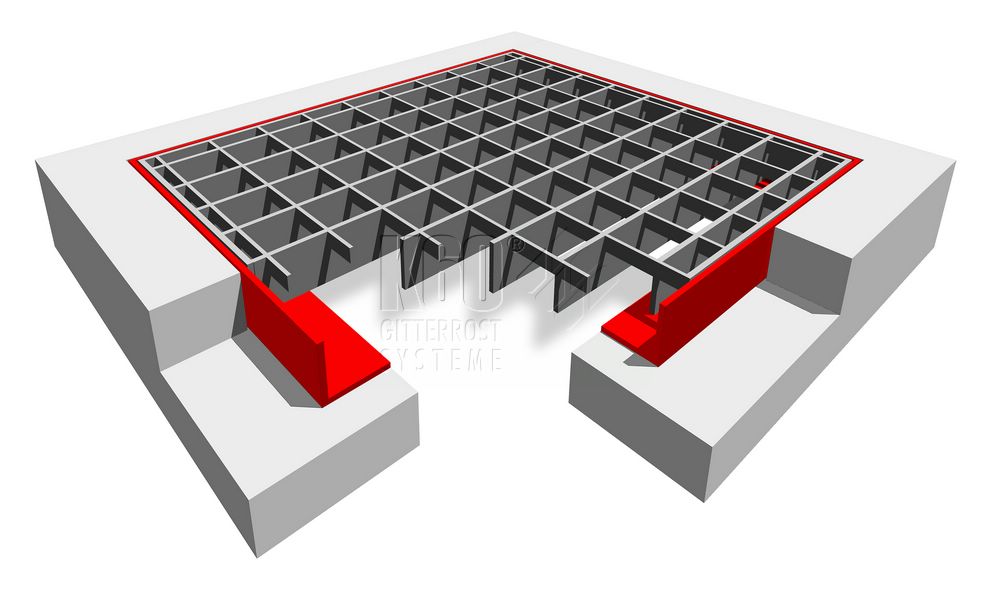

Winkelrahmen L-Profil

· beide Schenkel = entsprechen der Gitterrosthöhe
· Einbettung in bauseitiges gefalztes Auflager
· Gitterroste zum lose Einlegen

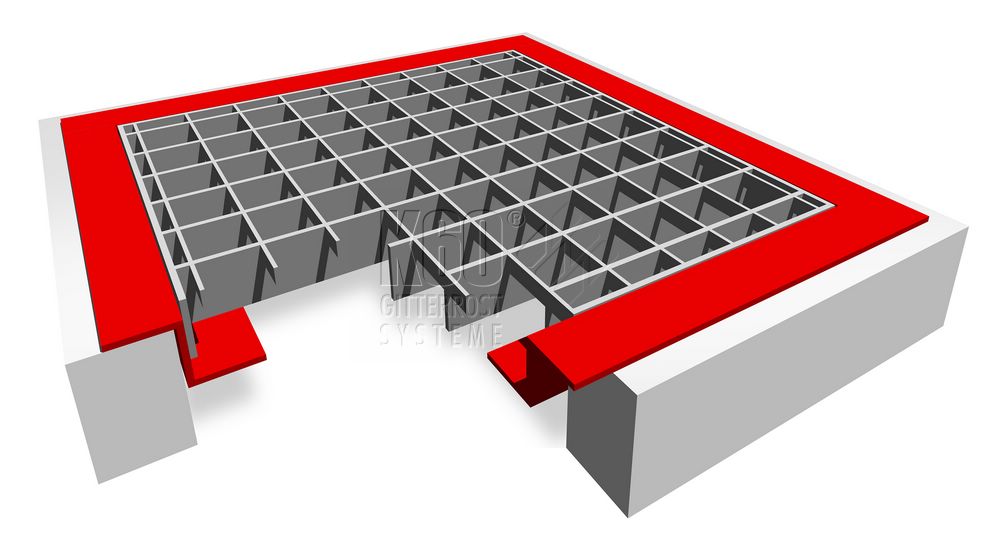

Winkelrahmen Z-Profil

· alle Schenkel = Gitterrosthöhe
· Einlegen in bauseitiges gerades Auflager
· Gitterroste zum lose Einlegen

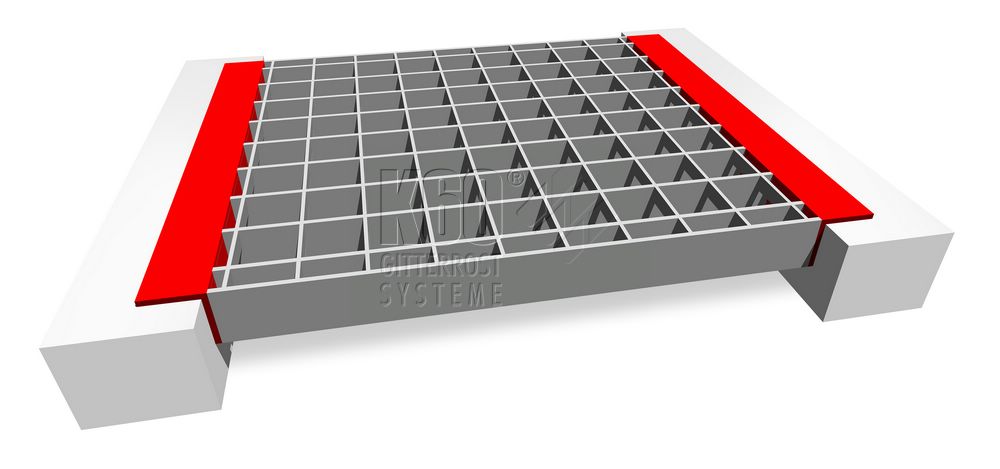

Winkelkragen-Gitterroste

· fest verschweißt m. d. Gitterrosteinfassung
· Kragenbreite = Gitterrosthöhe
· Kragenbreite = max. 40 mm

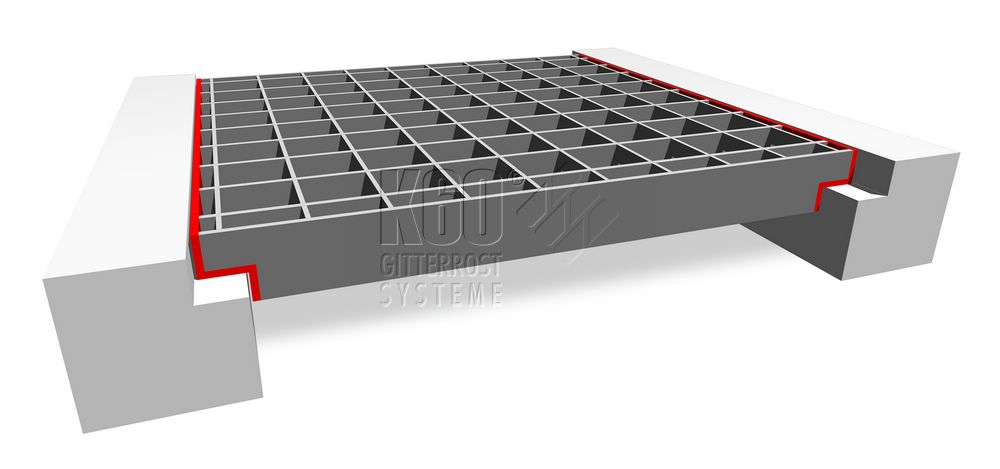

Ausklinkung der Gitteroste

Eingeschweißtes Z-Profil,
meist angepasst an bauseite Situation.

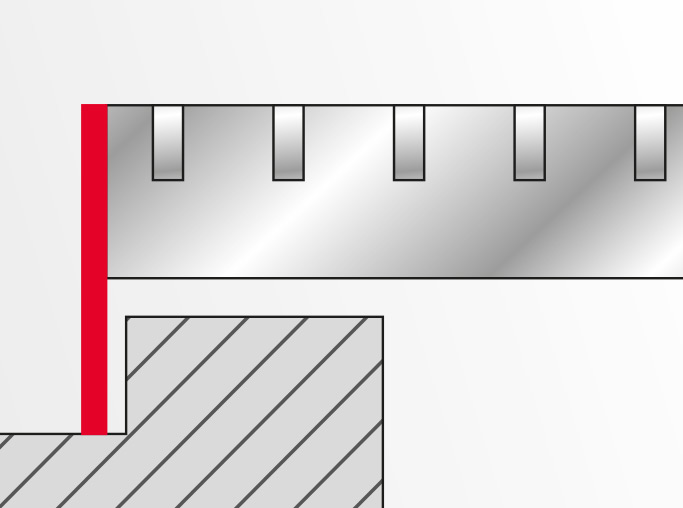

Aufstelzung

Nach unten überstehende Gitterrost- Einfassung,
i. d. R. in Füllstabricht ausgebildet.

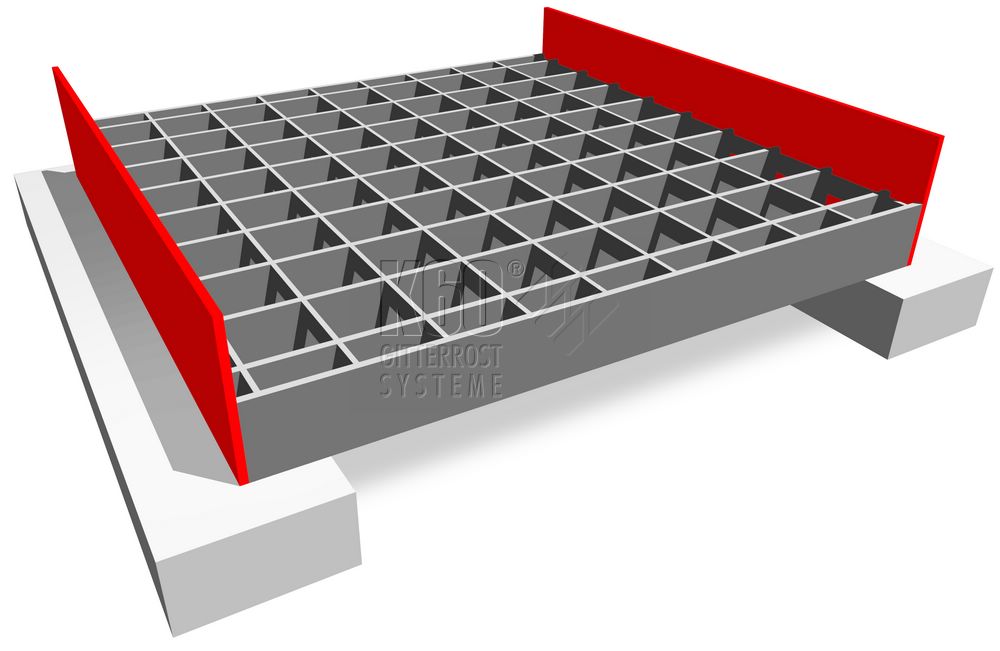

Fußleiste

Erhöhte Randeinfassung Gitterrost- Einfassung,
i. d. R. in Füllstabricht ausgebildet.

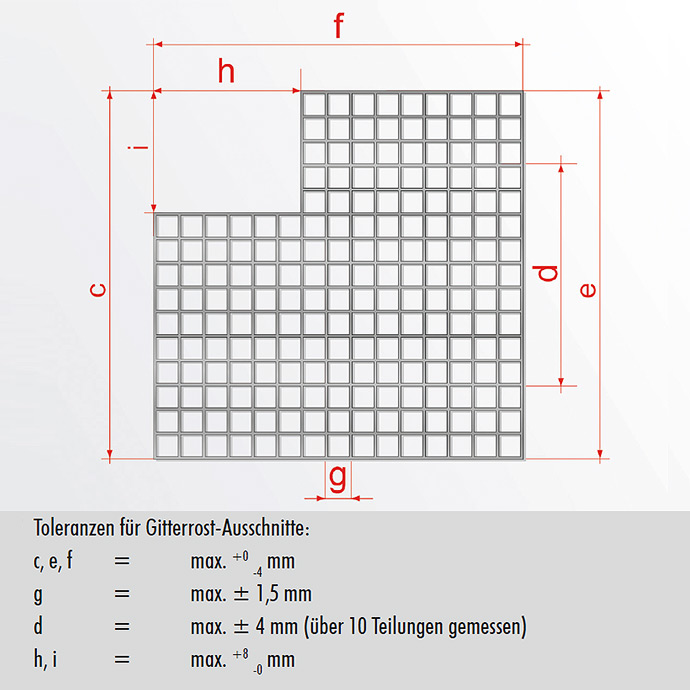

Toleranzen für Gitterrost-Ausschnitte

· A, B = max. +0 bis -4 mm
· E = max. ± 1,5 mm
· E = max. ± 4 mm (10 Teilungen gemssen)
· C, D = max. +8 -0 mm
· Toleranzen in Anlehnung an RAL-GZ 638

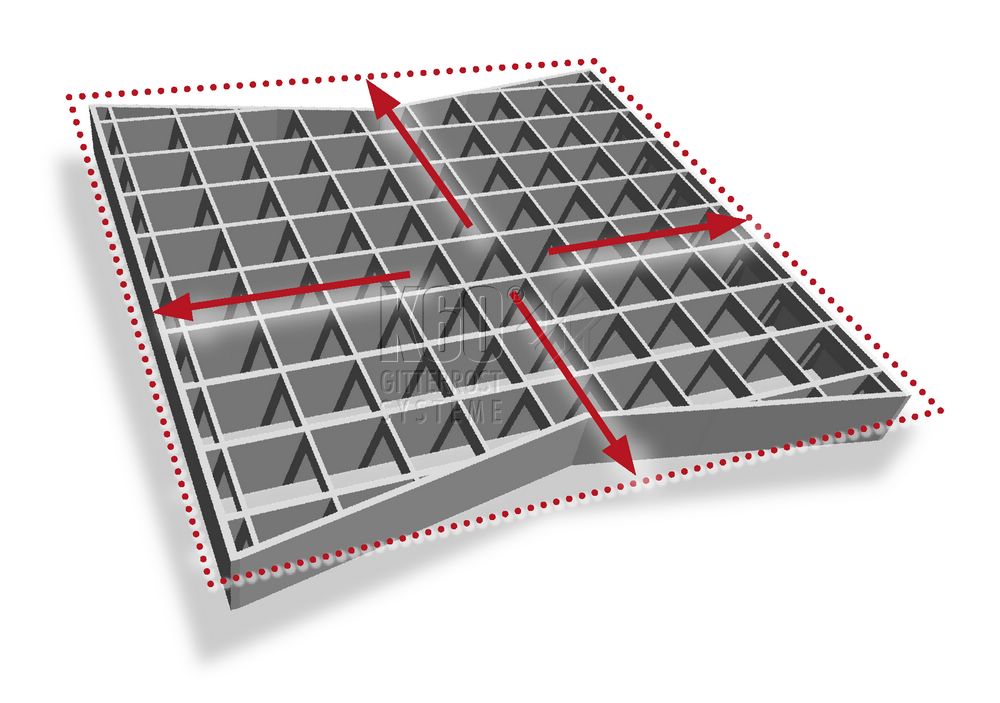

Flächenberechnung

Bei nicht rechteckigen Sonderformen von Gitterrosten
wird als Fläche das kleinste Viereck zugrunde gelegt,
aus dem die Sonderform geschnitten werden kann.
