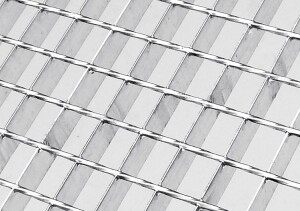

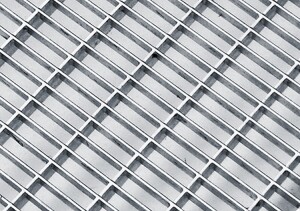

Ob als Bodenabdeckung, Wandverstärkung oder Belüftungselement – die Gitterrostmatten bieten Stabilität, Langlebigkeit und eine ansprechende Optik.
Sie sind in unterschiedlichen Größen und Maschenweiten erhältlich und lassen sich flexibel an die Anforderungen Ihres Projekts anpassen.
Mit ihrer robusten Konstruktion eignen sie sich für Innen- und Außenbereiche und bieten eine langlebige Lösung für anspruchsvolle Anwendungen.
Entdecken Sie die vielseitigen Einsatzmöglichkeiten und bestellen Sie Ihre Gitterrostmatten bequem im K60 Gitterrost-Shop.
Fachbegriffe um Gitterroste
Der Tragstab überbrückt die Fläche von Auflager zu Auflager und nimmt sämtliche Lasten auf.
Die Tragstabrichtung sollte immer als erstgenanntes Maß angegeben werden.
Der Füllstab dient nur zur reinen Verbindung der Fläche und trägt keinerlei Lasten. Daher ist es sehr wichtig beim Verlegen von quadratischen Rosten auf die Tragstabrichtung zu achten
· Maschenweite = Öffnung zwischen den Stäben
· Maschenteilung = von Stabmitte bis Stabmitte
· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite
· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite
· T-Profilausbildung im oberen Bereich n. innen
· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite
· fest verschweißt m. d. Gitterrosteinfassung
· Kragenbreite = Gitterrosthöhe
· Kragenbreite = max. 40 mm
Eingeschweißtes Z-Profil,
meist angepasst an bauseite Situation.
· beide Schenkel = entsprechen der Gitterrosthöhe
· Einbettung in bauseitiges gefalztes Auflager
· Gitterroste zum lose Einlegen
· alle Schenkel = Gitterrosthöhe
· Einlegen in bauseitiges gerades Auflager
· Gitterroste zum lose Einlegen
Erhöhte Randeinfassung Gitterrost- Einfassung,
i. d. R. in Füllstabricht ausgebildet.
Nach unten überstehende Gitterrost- Einfassung,
i. d. R. in Füllstabricht ausgebildet.
Bei nicht rechteckigen Sonderformen von Gitterrosten
wird als Fläche das kleinste Viereck zugrunde gelegt,
aus dem die Sonderform geschnitten werden kann.
· A, B = max. +0 bis -4 mm
· E = max. ± 1,5 mm
· E = max. ± 4 mm (10 Teilungen gemssen)
· C, D = max. +8 -0 mm
· Toleranzen in Anlehnung an RAL-GZ 638
