Beschreibung

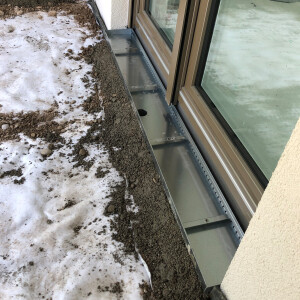

Unsere hochwertige Fassadenrinne zur Entwässerung bietet eine zuverlässige Lösung für die Ableitung von Regenwasser von Gebäudefassaden. Hergestellt aus bandverzinktem Stahlblech mit einer Materialstärke von 1,0 mm, gewährleistet sie eine robuste und langlebige Konstruktion, die den anspruchsvollsten Anforderungen standhält.
Die Rinne verfügt über einen gekanteten, verstärkten Rinnenrand für zusätzliche Stabilität und Sicherheit. Mit einer Breite von 130 mm und einer Höhe von 50-70 mm bietet sie eine optimale Kapazität für die effiziente Ableitung von Regenwasser. Die Rinnenlänge beträgt 1000 mm, was eine einfache Installation und Anpassung an verschiedene Gebäudegrößen ermöglicht.

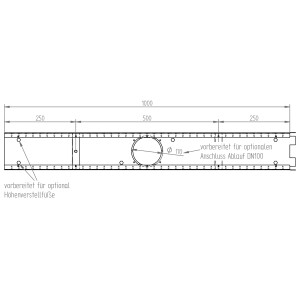

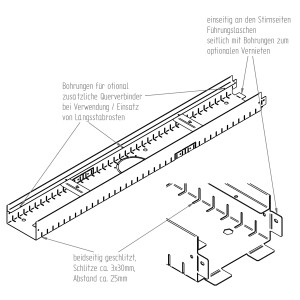

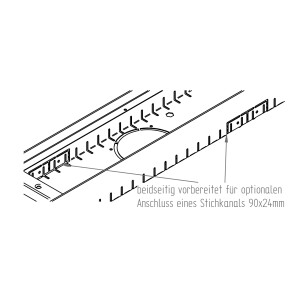

Zweiseitig geschlitzt und mit einseitig integrierten Verbindungslaschen ausgestattet, bietet die Rinne flexible Anschlussmöglichkeiten und erleichtert die Installation. Sie ist vorbereitet für den Anschluss eines Ablaufrohrs DN100 sowie eines Stichkanals mit den Maßen 90 x 24 mm. Die vormontierten Querverbinder mit Gewindebuchsen für Rostverschraubungen M8 sorgen für eine einfache und sichere Befestigung.
Unsere Fassadenrinne ist belastbar und begehbar, sodass sie auch von Rollstühlen sicher überquert werden kann. Die Vorbereitung für höhenverstellbare Füße ermöglicht eine einfache Nivellierung und Anpassung an unterschiedliche Geländegegebenheiten.
Technische Daten:
Fassadenrinne:
Material: verzinkter Stahl, Stärke 1,0 mm
Rand: gebörtelt, mit gekanteter Rosteinlage
Perforierung: zweiseitige Vorbereitung zur Rostverschraubung
Bauhöhe: 50-70 mm (Auswahl Dropdown-Menü)
Baubreite: 130 mm
Baulänge: 1000 mm
Längsstabrost:
Abmessung: 120x1000 mm
Tragstab: 20x2 mm
Querstab: 10x2 mm
Oberfläche: feuerverzinkt
.png)
Wir beraten
Sie gern.
Montag bis Freitag
von 08 bis 17 Uhr.
Gitterroste
Häufige Fragen zu Gitterrosten (FAQ)
Wie werden Gitterroste befestigt?
Gitterroste werden in der Regel mit speziellen Gitterrosthaltern, Klammern oder Schraubsystemen befestigt. Die Art der Befestigung hängt vom Einsatzbereich ab - z. B. ob der Rost begehbar, befahrbar oder nur lose aufgelegt wird. Eine sichere Befestigung verhindert Verrutschen und sorgt für Stabilität.
Wie werden Gitterroste verlegt?
Gitterroste werden meist auf einer tragfähigen Unterkonstruktion (z. B. Stahlträger, Betonauflagen oder Rahmen) aufgelegt. Wichtig ist eine gleichmäßige Auflagefläche sowie ein kleiner Abstand zwischen den Rosten zur Ausdehnung. Je nach Anwendung können sie lose aufliegen oder fest verschraubt werden.
Welche Rutschhemmung haben Gitterroste?
Gitterroste sind in verschiedenen Rutschhemmungsstufen erhältlich, je nach Einsatzbereich und Sicherheitsanforderung.
Gängige Varianten sind:
-
Glatt – geeignet für trockene Innenbereiche
-
Gezahnt / rutschhemmend (R11) – ideal für Außenbereiche oder nasse Umgebungen
-
Stark rutschhemmend (R12) – für Industrie, Treppen, Arbeitsbühnen und Bereiche mit hoher Rutschgefahr
R11- und R12-Gitterroste sind bei uns lagernd und kurzfristig verfügbar.
Die passende Rutschhemmung richtet sich immer nach dem Einsatzort und den geltenden Sicherheitsanforderungen.
Kann man Gitterroste zuschneiden?
Ja, Gitterroste können auf Maß zugeschnitten werden. Dies erfolgt entweder werkseitig oder vor Ort mit geeignetem Werkzeug. Nach dem Zuschnitt sollten die Schnittkanten fachgerecht nachbearbeitet oder versiegelt werden, insbesondere bei verzinkten Rosten.
Welches Material wird für Gitterroste verwendet?
Gitterroste werden je nach Einsatz aus unterschiedlichen Materialien gefertigt, z. B.:
-
Stahl, feuerverzinkt - sehr robust, langlebig und ideal für Industrie- und Außenbereiche
-
Edelstahl - korrosionsbeständig, hygienisch und geeignet für anspruchsvolle Umgebungen
-
Aluminium - leicht, korrosionsbeständig und einfach zu montieren
-
GFK (glasfaserverstärkter Kunststoff) - chemikalienbeständig, elektrisch isolierend und rutschhemmend
-
Cortenstahl - witterungsbeständig mit charakteristischer Rostoptik, besonders beliebt in Architektur- und Designanwendungen

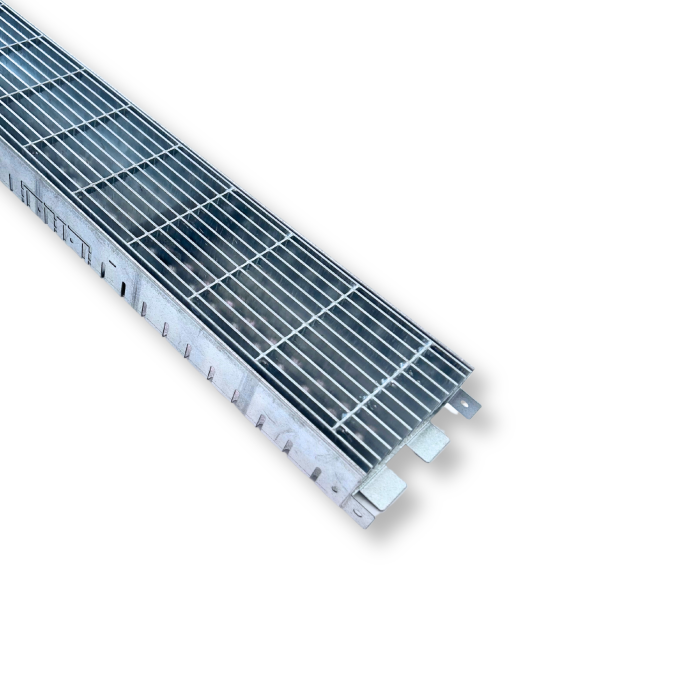

Fassadenrinne zur Entwässerung | 1000x130 mm | 50-70 mm | Längsstabrost | Stahl feuerverzinkt
Fachbegriffe um Gitterroste
Der Tragstab überbrückt die Fläche von Auflager zu Auflager und nimmt sämtliche Lasten auf.
Die Tragstabrichtung sollte immer als erstgenanntes Maß angegeben werden.
Der Füllstab dient nur zur reinen Verbindung der Fläche und trägt keinerlei Lasten. Daher ist es sehr wichtig beim Verlegen von quadratischen Rosten auf die Tragstabrichtung zu achten
· Maschenweite = Öffnung zwischen den Stäben
· Maschenteilung = von Stabmitte bis Stabmitte
· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite
· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite
· T-Profilausbildung im oberen Bereich n. innen
· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite
· fest verschweißt m. d. Gitterrosteinfassung
· Kragenbreite = Gitterrosthöhe
· Kragenbreite = max. 40 mm
Eingeschweißtes Z-Profil,
meist angepasst an bauseite Situation.
· beide Schenkel = entsprechen der Gitterrosthöhe
· Einbettung in bauseitiges gefalztes Auflager
· Gitterroste zum lose Einlegen
· alle Schenkel = Gitterrosthöhe
· Einlegen in bauseitiges gerades Auflager
· Gitterroste zum lose Einlegen
Erhöhte Randeinfassung Gitterrost- Einfassung,
i. d. R. in Füllstabricht ausgebildet.
Nach unten überstehende Gitterrost- Einfassung,
i. d. R. in Füllstabricht ausgebildet.
Bei nicht rechteckigen Sonderformen von Gitterrosten
wird als Fläche das kleinste Viereck zugrunde gelegt,
aus dem die Sonderform geschnitten werden kann.
· A, B = max. +0 bis -4 mm
· E = max. ± 1,5 mm
· E = max. ± 4 mm (10 Teilungen gemssen)
· C, D = max. +8 -0 mm
· Toleranzen in Anlehnung an RAL-GZ 638
